Información Básica.
Descripción de Producto
Parámetros técnicos.
Con el fin de darle el mejor precio, por favor, especificar sus requisitos tan claramente como sea posible.
OEM y ODM es bienvenida, contamos con profesionales y experimentados del equipo de ingenieros para usted.
Serie SMA-SPDT
Monopolar de tipo N tirar la frecuencia de radio doble interruptor electromecánico

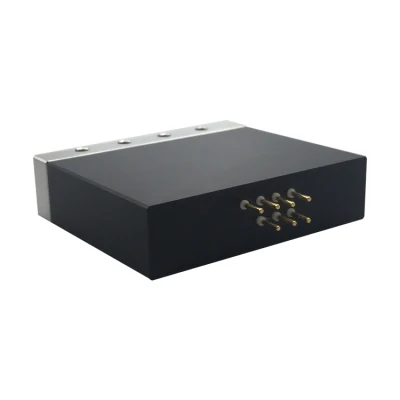

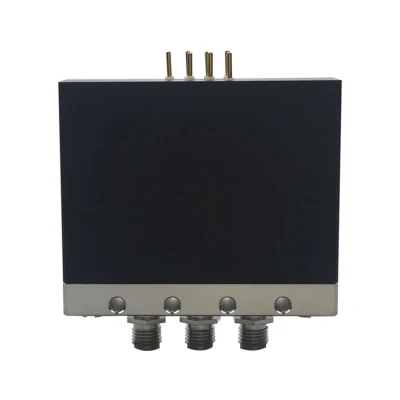

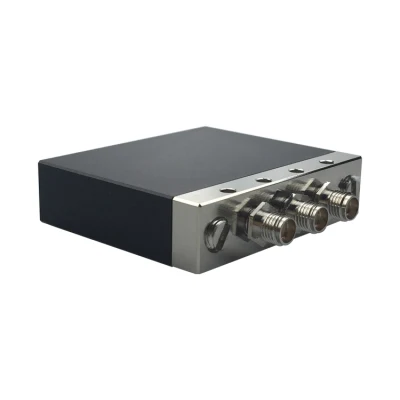

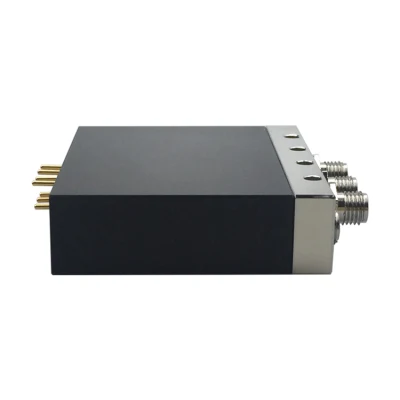

Coaxial RF SPDT interruptores electromecánicos con tipo de interfaz de conector SMA RF tiene una excelente fiabilidad y alto rendimiento. Puede conectar una señal desde el puerto común a uno de los otros dos puertos de salida, el trabajo de CC a 18 GHz. Ampliamente utilizado en la medición de RF, pruebas, las comunicaciones inalámbricas de banda ancha, y el equipo de pruebas automatizadas.
Modelo de selección
| El conector | La frecuencia | Tipo | |
| S:SMA hembra | 3: hasta 3 GHz | 1:Failsafe | |
| 6: hasta 6GHz | 2: Bloqueo | ||
| 18:hasta 18GHz | |||
| Tensión de actuador | Las opciones de TTL | Opciones | |||
| 2: 12V | 0: sin TTL | 0: Pines de soldadura | |||
| 3: 24V | 1: con TTL(nivel alto) |
Propiedades eléctricas
| El conector | La frecuencia | VSWR | Pérdidas de inserción. | El aislamiento | Impedancia |
| (GHz). | (Máx.). | (Max)dB | (Min) dB | (Ω) | |
| N | DC~3 | 1.20 | 0.20 | 85 | 50 |
| 3~6 | 1.30 | 0.30 | 80 | ||
| 6~12.4 | 1.40 | 0.40 | 70 | ||
| 12.4~18 | 1.50 | 0.50 | 60 |
Especificaciones generales
| Especificaciones generales | ||||
| De entrada TLL | Nivel alto | 2.5 a 5.5 voltios | ||
| Bajo nivel | 0 a 0,8 voltios | |||
| Tiempo de conmutación (máximo). | Ms | 20 | ||
| La temperatura de trabajo | -400C~+850C | |||
| La temperatura de almacenamiento | -550C~+850C | |||
| La expectativa de vida | 3,5 millones de veces | |||
Paquete y detalles de envío:
1) Punto muerto en la caja principal paquete.
2) paquete personalizado.
Producto Línea de equipos:
Controles de calidad:
Con más de 10 años de experiencia, producimos un grado de estabilizador de tensión/regulador y pueden ofrecer el servicio de OEM y ODM.
Todos nuestros productos tienen certificado CE y algunos han obtenido la patente.
Acerca de nosotros
Los clientes
FAQ(Qestions frecuentes)
P: ¿Qué cambiar las configuraciones de RF disponibles?
R: a continuación son los más populares de las configuraciones para su referencia, además, aceptamos la personalización.
Interruptores electromecánicos: 1P2T (un solo polo, doble tiro); 1P3T; 1P4T; 1P6T; 1P8T; 1P12T
Cambia de estado sólido: 1P1T; 1P2T; 1P3T; 1P4T; 1P6T; 1P8T; 1P10T; 1P12T; 1P16T
P: ¿Qué opciones de control están disponibles?
R: Dependiendo del modelo, EM RF conmutadores ofrecen TTL-nivel de control, o a +12, +15 o +28 V DC control. Los interruptores de estado sólido uso TTL los niveles, y un modelo tiene una interfaz USB.
P: ¿los atenuadores de conmutador de RF bidireccional?
R: Todos los interruptores de RF XINPOMING son bidireccionales, a menos que señalar de manera diferente en la hoja de especificaciones.
P: Necesito un conmutador de RF personalizado diseñado. ¿Cuánto está el típico NREs (ingeniería no recurrentes cargos)?
R: no se carga NREs XINPOMING. Por favor envíe su custom requisito para nosotros para más detalles de la comunicación.
P: ¿Son los 18GHz interruptores electromecánicos disponibles con los indicadores o como bloqueada?
R: Las opciones típicas: bloqueo, la auto-terminación, indicadores, TTL, RoHS y no de la RoHS.
Te da la bienvenida a contactarnos para cualquier duda.
