Relé de interruptor coaxial electromecánico RF de ocho vías con bloqueo/protección contra fallos monopolar con conector N, TTL opcional

Relé de interruptor coaxial electromecánico RF de 8 vías con bloqueo monopolar y conector N, TTL opcional. Somos una fábrica especializada en productos de alta calidad para la industria de las telecomunicaciones."
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
SP8T-
materiales
acero inoxidable
estándar
conector sma
frecuencia
DC - 18GHz
tensión del actuador
12V/24V/28V
números de posición
7/8
opciones ttl
con/sin
opciones de pin
pines de soldadura/d-sub 15 pines
vswr (máx.)
1,3/1,4/1,5
pérdida de inserción (max)db
0,3/0,4/0,5
aislamiento (min)db
80/70/60
impedancia
50 ohmios
tiempo de conmutación (máx.)
< 15 ms
conector
sma hembra
rango de temperatura
-25 a +65
vida útil (ciclos)
1, 000, 000 (estándar)
vibración (funcionamiento)
10g RMS, 20-2000Hz
choque mecánico (no operativo)
50g, 1/2sine, 11msec
Paquete de Transporte
Cartons
Especificación
none
Marca Comercial
JML
Origen
Shenzhen, Guangdong, China
Código del HS
8536500000
Capacidad de Producción
5000 Piece Per Month

Descripción de Producto

Parámetros técnicos.
Para darle el mejor precio, por favor, especifique sus requisitos con la mayor claridad posible.
OEM y ODM son bienvenidos, tenemos un equipo de ingenieros profesionales y experimentados para usted.

Características:

  •  Alto rendimiento
  •  Alta fiabilidad
  •  Baja pérdida de inserción
  •  Alto aislamiento

Aplicaciones:

  •  Sistemas de radar
  •  Sistemas de comunicación
  •  Sistemas de recepción

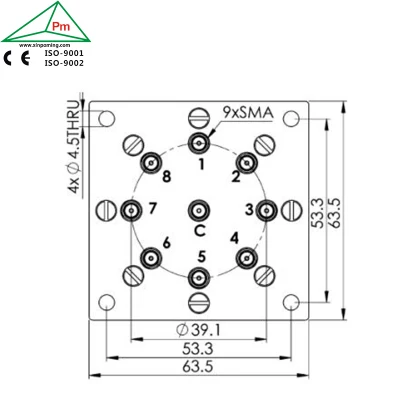

Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional

Selección de número de pieza:

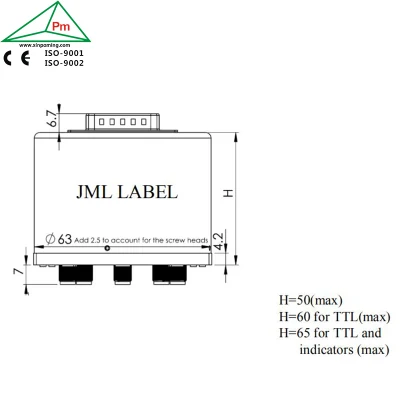

Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional


Especificaciones eléctricas:

Números de Rango de frecuencia VSWR Pérdida de inserción Aislamiento Impedancia
Posiciones (GHz) (máx.) (máx)dB (Min)dB (Ω)
7-8 DC-6 1,30 0,3 80 50
6-12,4 1,40 0,4 70
12.4-18 1,50 0,5 60
Parámetro Mín. Típ. Máx Unidades

Entrada TTL
Alto nivel 2,2 a 5,5V (opción TTL)
VDC
  Nivel bajo 0 a 0,8V (opción TTL)
Tiempo de conmutación (máx.) 20 sra.
Conector SMA-hembra
Rango de temperatura -25 a +65 0C
Vida útil (ciclos) 1.000.000 (estándar)
Vibración (funcionamiento) 10g RMS, 20-2000Hz
Choque mecánico (no en funcionamiento) 50g, 1/2Sine, 11msec
Peso (aprox.) 285 g

Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional

Detalles del paquete y envío:
1) paquete de cartón maestro neutral;
2) paquete personalizado;
Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional


Línea de equipos de producto:
Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional

Controles de calidad:

Con más de 10 años de experiencia, producimos un estabilizador/regulador de tensión de grado A y podemos ofrecer servicio OEM y ODM.
Todos nuestros productos tienen certificado CE y algunos han obtenido la patente.
Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl OptionalSingle Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional
Sobre nosotros

Shenzhen Xin Poting Power Equipment Manufacturing Co., Ltd se establece en la provincia de Guangdong de China en 2007, Que fabrica y vende reguladores de voltaje, transformadores, UPSs, convertidor de frecuencia, fuentes de energía de CC y otros productos de energía y puede proporcionar soluciones de energía sistémica para los clientes con su lista completa de productos para clientes de todo el mundo.

Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional


Clientes
Single Pole Eight Throw, Failsafe/Latching RF Electromechanical Coaxial Switch Relay with N Connector, Ttl Optional

Preguntas frecuentes (preguntas frecuentes)

P:  ¿Qué configuraciones de interruptor RF están disponibles?

A:  A continuación se muestran nuestras configuraciones populares para su referencia, además, aceptamos la personalización.

Interruptores electromecánicos: 1P2T (monopolar, doble vía); 1P3T; 1P4T; 1P6T; 1P8T; 1P12T

Interruptores de estado sólido: 1P1T; 1P2T; 1P3T; 1P4T; 1P6T; 1P8T; 1P10T; 1P12T; 1P16T

P: ¿Qué opciones de control están disponibles?

R: Según el modelo, los interruptores RF EM ofrecen control de nivel lógico TTL, o control de +12, +15 o +28 V CC. Los conmutadores de estado sólido utilizan niveles lógicos TTL y un modelo tiene una interfaz USB.

P: ¿son los atenuadores de conmutación RF bidireccionales?

R: Todos los interruptores RF de XINPOMING son bidireccionales a menos que se indique de forma diferente en la hoja de especificaciones.

P: Necesito un interruptor RF personalizado diseñado. ¿Cuánto son sus nres típicos (cargos de ingeniería no recurrentes)?

R: XINPOMING no carga nres. Por favor envíenos su requerimiento personalizado para la comunicación de detalles.

P: ¿están disponibles sus 18GHz interruptores electromecánicos con indicadores o como enclavamiento?

R: Opciones típicas: Bloqueo, terminación automática, indicadores, TTL, RoHS y no RoHS.
