Información Básica.
No. de Modelo.
BNC-C-J59CNT
Materiales aislantes
PTFE
Acabado de contactos
Ni
Materiales
Zinc Alloy
Estándar
BNC
rango de frecuencia
DC-4GHz
vswr
máx. 1,30@dc-3000mhz
Paquete de Transporte
Carton
Especificación
Inner Conducto
Marca Comercial
Four Star
Origen
Zhenjiang City, Jiangsu Province, China
Código del HS
8536909000
Capacidad de Producción
500000pieces/Year
Descripción de Producto
EL TIPO BNC es un tipo de conectores coaxiales RF que utilizan un mecanismo de acoplamiento de tipo bayoneta. La impedancia característica tiene dos tipos: 50 ohmios y 75 ohmios, pueden ser conexión/desconexión rápida, bloqueo fiable, etc. se utilizan ampliamente en conexión con cables coaxiales RF en el campo de la computadora, red de inalámbrica, equipo médico e instrumento electrónico.
Interfaz
Según IEC 60169-8
Eléctrico
Impedancia característica 75 ohmios
Rango de frecuencia DC-2GHz
VSWR ≤1,30@DC-2000MHz
Tensión de rigidez dieléctrica ≥1500V RMS,50Hz,a nivel del mar
Tensión de trabajo ≤500V RMS,50Hz,a nivel del mar
Resistencia dieléctrica ≥5000MΩ
Contacto Centro de resistencia Contacto ≤1.5mΩ
Contacto exterior ≤1.0mΩ
Mecánica
Durabilidad ciclos de inserción ≥500
Material y chapado
Material Chapado
Cuerpo Aleación de zinc Ni
Aislante ABS -
Conductor central de latón Au
Tuerca de acoplamiento aleación de zinc Ni
Revestimiento interior Latón Ni
Revestimiento exterior Aleación de zinc Ni
Arandela Hierro Ni
Arandela de anillo Latón Ni
Tapón Delrin -
Primavera Acero inoxidable -
Junta Goma de silicona -
Ambiental
Rango de temperatura -45ºC~+85ºC.
Compatible con RoHS

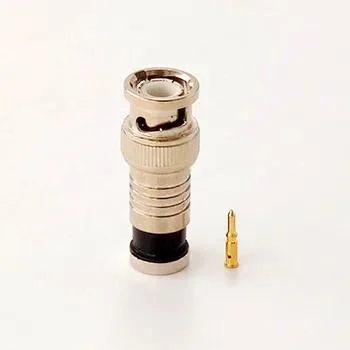

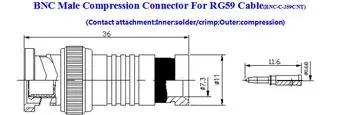

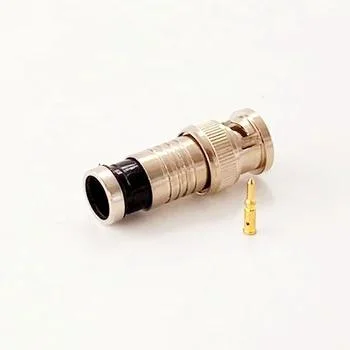

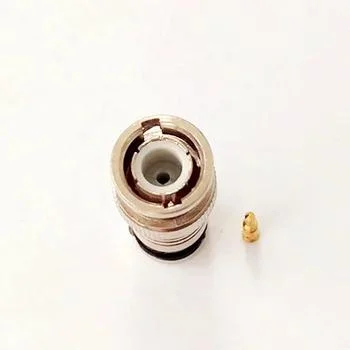

Presentación de imágenes:
| ODM | Aceptar |
| OEM | Aceptar |
Fundada en 1994, Four Star Communication Parts Co., Ltd está ubicada en No,88 S338 Road Zhenjiang City, Provincia de Jiangsu China (230km lejos de Shanghai).
Four Star Communication es uno de los excelentes fabricantes dedicados al diseño y fabricación de conectores coaxiales RF, montaje de cables RF, componentes de microondas.
Nuestra gama de productos:
CONECTORES COAXIALES RF SERIE : SMA, SMB, SMC, BNC,TNC, N,7/16 DIN , 1,0/2,3,1,6/5,6 ,SMZ (BT43) ,QMA,FME,UHF,MCX,MMCX,EIA BRIDA, 4.3/10 ETC.
Conjunto de cable coaxial RF (cable puente)
Componentes de Micro-onda: Carga falsa (terminador), atenuador, supresor de sobretensiones (protector de sobretensiones), divisor de potencia (divisor), acoplador direccional.
