Información Básica.
No. de Modelo.
WJ176-60A
Características protectoras
Relevo sellada
Principio de Acción
Tipo electromagnético
El Tamaño
Miniatura
Escribe
Parámetro eléctrico Relay
nombre del producto
60a relé electromagnético
carga de contacto
60A 250VAC/28VDC
disposición de los contactos
1A,1b,1c
material de contacto
aleación de plata
resistencia de contacto
máx.50mω
vida eléctrica
2*10.4
vida útil mecánica
1*10.6
hora de recogida/liberación
máx. 25ms
tensión de la bobina
dc: 6~220v; ac: 6~220v
temperatura ambiente
-40degree~+55degree
Paquete de Transporte
Bag, Box, Pallet, Carton
Especificación
70*45*43mm
Marca Comercial
wanjia star
Origen
Zhejiang, China
Código del HS
8536411000
Capacidad de Producción
5, 000, 000.00/ Year
Descripción de Producto

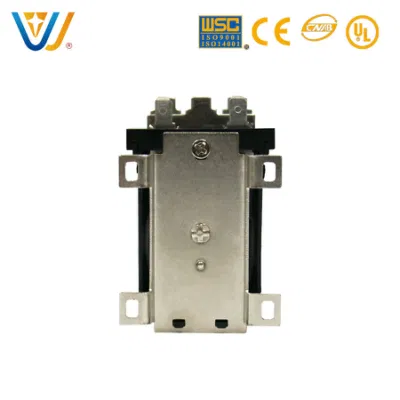

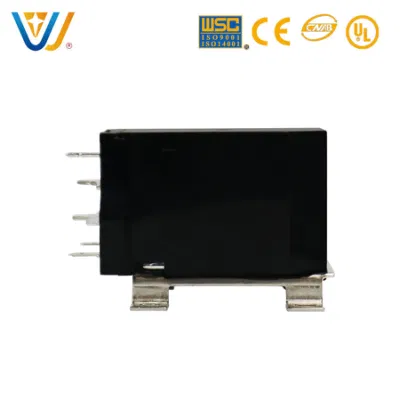

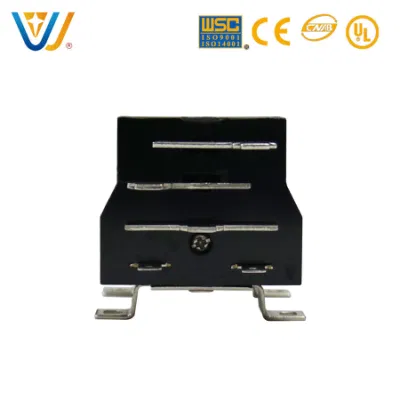

JQX-60F-1Z DC 24V 60A de Propósito General SPDT 5 contactos del relé de potencia
Usted está aquí: Productos >> >>relé eléctrico de 12Vcc mini- relé
descripción de producto
Relé es un elemento de conmutación automática con una función de aislamiento. Es ampliamente utilizado en el control remoto, de telemetría, la comunicación, control automático, mecatrónica, y el poder de los equipos electrónicos. Es uno de los más importantes elementos de control.
El relé generalmente tiene un mecanismo de inducción (entrada) que pueden reflejar ciertas variables de entrada (como la corriente, tensión, el poder, impedancia, frecuencia, la temperatura, presión, velocidad, la luz, etc.); entre la entrada y salida de relé existe un mecanismo de intermedio de la unidad (pieza) que las parejas y aísla la cantidad de entrada, los procesos de la función y las unidades de la salida.
Como un elemento de control, en suma, el relé tiene las siguientes funciones:
1) ampliar la gama de control: por ejemplo, cuando la señal de control de un multi-relé alcanza un determinado valor, se puede cambiar, romper y conectar múltiples circuitos al mismo tiempo, según las diferentes formas de los grupos de contacto.
2) Ampliación: por ejemplo, sensible relés, relés intermedios, etc., con una cantidad muy pequeña de control, puede controlar los circuitos con alta potencia.
3) Integrado señal: por ejemplo, cuando varias señales de control son de entrada a la multi-Relé de bobinado de una determinada forma, el control de determinado efecto se consigue después de la comparación y síntesis.
4) automático, control remoto, monitorización: por ejemplo, el relevo en el dispositivo automático puede formar un circuito de control del programa junto con otros aparatos eléctricos para realizar la operación automática.
| El parámetro principal | ||
| Mecanismo de contacto | 1A,1B,1C | |
| El Material de contacto | Aleación de plata | |
| La resistencia de contacto | Max.50mΩ | |
| La carga nominal | 60 a 250 VAC. | |
| 60 A 28VCC | ||
| Max. Cambia la tensión | 28V CC/250 VAC. | |
| Max. Corriente de conmutación | 60A | |
| Max. Alimentación de conmutación | 1680W/15000 VA | |
| Vida eléctrica | 2×104 | |
| Vida mecánica | 1×106 | |
| El consumo de energía de la bobina | (Cc) | 3.0W |
| (AC) | 4.2VA | |
| La tensión de bobina | (Cc) | 6~220VCC |
| (AC) | 6~220VAC | |
| Otros parámetros | ||
| El horario de recogida | Max.25ms | |
| Tiempo de liberación | Max.25ms | |
| Rigidez dieléctrica | Contactos de la bobina | 3000VCA ,(50/60 Hz), 1 minuto. |
| Abrir Contactos | 1500VCA ,(50/60 Hz), 1 minuto. | |
| La resistencia de aislamiento | Min. 1000 MΩ (500 cc) | |
| La temperatura del medio ambiente | -40ºC~+55ºC | |
| Humedad de funcionamiento | El 45%~85% de HR | |
| Resistencia a impactos | Funcional | Min. 10G |
| Destructivas | Min. 100 g. | |
| Antivibración | Funcional | 1.5Mm(DA)10~55 Hz |
| Destructivas | 1.5Mm(DA)10~55 Hz | |
| El peso | ≈ 119g | |
