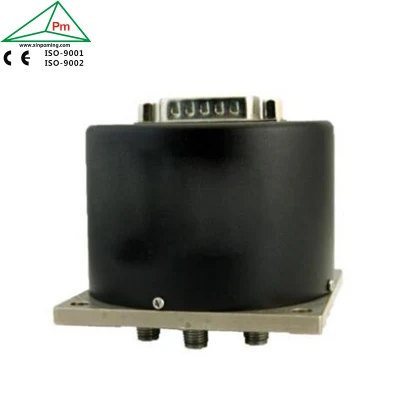

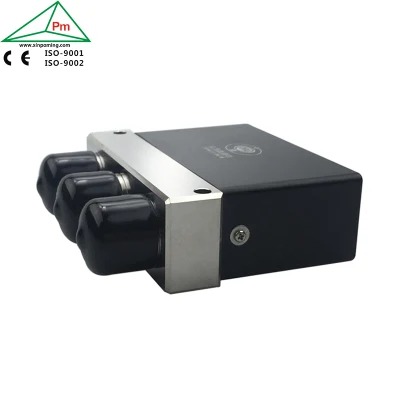

Interruptores RF coaxiales mecánicos (relé coaxial), interruptores RF coaxiales de alta potencia con/sin terminación para militares o comunicaciones

Interruptor RF coaxial de alta potencia para aplicaciones militares y de comunicaciones. Somos una fábrica de renombre con soluciones de calidad. ¡Contáctanos ahora!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
SPDT
materiales
acero inoxidable
estándar
conector n.
frecuencia
dc - 12,4ghz
tensión del actuador
12V/24V/28V
números de posición
4/5/6
opciones ttl
con/sin
opciones de pin
D-SUB 15pins
vswr (máx.)
1,25/1,45/1,7
pérdida de inserción (max)db
0,3/0,4/0,7
aislamiento (min)db
70/60/55
impedancia
50 ohmios
tiempo de conmutación (máx.)
< 20 ms
conector
n-hembra
rango de temperatura
-25 a +65
vida útil (ciclos)
1, 000, 000 (estándar)
vibración (funcionamiento)
10g RMS, 20-2000Hz
choque mecánico (no operativo)
50g, 1/2sine, 11msec
Paquete de Transporte
Cartons
Especificación
none
Marca Comercial
JML
Origen
Shenzhen, Guangdong, China
Código del HS
8536500000
Capacidad de Producción
5000 Piece Per Month

Descripción de Producto

Parámetros técnicos.
Para darle el mejor precio, por favor, especifique sus requisitos con la mayor claridad posible.
OEM y ODM son bienvenidos, tenemos un equipo de ingenieros profesionales y experimentados para usted.

Características:

  •  Alto rendimiento
  •  Alta fiabilidad
  •  Baja pérdida de inserción
  •  Alto aislamiento

Aplicaciones:

  •  Sistemas de radar
  •  Sistemas de comunicación
  •  Sistemas de recepción
Mechanical Coaxial RF Switches (coaxial relay) , High Power Coaxial RF Switches with/Without Termination for Military or Communication

Selección de número de pieza:
Mechanical Coaxial RF Switches (coaxial relay) , High Power Coaxial RF Switches with/Without Termination for Military or Communication


Frecuencia Tipo Tensión del actuador Número de posición Opciones TTL Opciones
3:hasta 3 GHz 1: Normalmente abierto 2:12V 4: 4 posiciones 0: Sin TTL 3:D-sub 15pins
6:hasta 6 GHz 2: Enclavamiento 3:24V 5: 5 positones 1: Con TTL (nivel alto)
18:hasta 6 GHz   4:28V 6: 6 positones 2: Con TTL e indicadores

Especificaciones eléctricas:

Números de Rango de frecuencia VSWR Pérdida de inserción Aislamiento Impedancia
Posiciones (GHz) (máx.) (máx)dB (Min)dB (Ω)
4-6 DC-4 1,25 0,3 70 50
4-8 1,45 0,4 60
8-12,4 1,7 0,7 55

Parámetro Mín. Típ. Máx Unidades

Entrada TTL
Alto nivel 2,2 a 5,5V (opción TTL)
VDC
  Nivel bajo 0 a 0,8V (opción TTL)
Tiempo de conmutación (máx.) 20 sra.
Conector N-Mujer
Rango de temperatura -25 a +65 0C
Vida útil (ciclos) 1.000.000 (estándar)
Vibración (funcionamiento) 10g RMS, 20-2000Hz
Choque mecánico (no en funcionamiento) 50g, 1/2Sine, 11msec
Peso (aprox.) /

Patilla de salida del conector:
Normalmente abierto
15 pines D-Sub de pines
TTL normalmente abierto
15 pines D-Sub de pines
Enclavamiento
15 pines D-Sub de pines
TTL de enclavamiento
15 pines D-Sub de pines
No de pin Pinout No de pin Pinout No de pin Pinout No de pin Pinout
n=1-6 VN (Jn-COM) n=1-6 An (Jn-COM) n=1-6 VN (Jn-COM) n=1-6 An (Jn-COM)
7 TIERRA 7 TIERRA 7 TIERRA 7 TIERRA
8 1(IND:J1-C) 8 1(IND:J1-C) 8 1(IND:J1-C) 8 1(IND:J1-C)
9 2(IND:J2-C) 9 2(IND:J2-C) 9 2(IND:J2-C) 9 2(IND:J2-C)
10 3(IND:J3-C) 10 3(IND:J3-C) 10 3(IND:J3-C) 10 3(IND:J3-C)
11 4(IND:J4-C) 11 4(IND:J4-C) 11 4(IND:J4-C) 11 4(IND:J4-C)
12 5(IND:J5-C) 12 5(IND:J5-C) 12 5(IND:J5-C) 12 5(IND:J5-C)
13 6(IND:J6-C) 13 6(IND:J6-C) 13 6(IND:J6-C) 13 6(IND:J6-C)
14 TIERRA_I 14 TIERRA_I 14 TIERRA_I 14 TIERRA_I
15 / 15 CC 15 / 15 CC


Detalles del paquete y envío:
1) paquete de cartón maestro neutral;
2) paquete personalizado;
Mechanical Coaxial RF Switches (coaxial relay) , High Power Coaxial RF Switches with/Without Termination for Military or Communication


Línea de equipos de producto:
Mechanical Coaxial RF Switches (coaxial relay) , High Power Coaxial RF Switches with/Without Termination for Military or Communication

Controles de calidad:

Con más de 10 años de experiencia, producimos un estabilizador/regulador de tensión de grado A y podemos ofrecer servicio OEM y ODM.
