Fkn12-12/630 Interruptor de ruptura de carga con el fusible

Fkn12-12/630 Interruptor de ruptura de carga con el fusible fabricado en nuestra fábrica. Alta calidad y rendimiento garantizados. ¡Compra ahora!
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • descripción de producto
  • Fotos detalladas
  • parametros de producto
  • Nuestras ventajas
  • Perfil de empresa
Visión General

Información Básica.

No. de Modelo.
FKN12-12/630
Certificación
CCC, ISO9001, ROHS
Tamaño
Meidum
Marca
Mingzhe
funcionamiento
funcionamiento manual/mortor
tensión nominal
12kv 24kv 40,5kv
corriente nominal
630a
tipo de interruptor
interruptor de puesta a tierra con tubos de fusible
cambiar nombre
interrupción de carga
Paquete de Transporte
Carton
Especificación
600x900x2000
Marca Comercial
MINGZHE
Origen
China
Código del HS
8535210000
Capacidad de Producción
2000PCS/Week

Descripción de Producto

descripción de producto

Aplicación
FKN12 Interruptor de ruptura de carga  se utiliza en el anillo de la ciudad de la red de distribución y de equipos industriales de 12KV y trifásicas ac 50Hz a cortrol carga y
Corto-circuito. Debido a que el interruptor con transformador de la protección de fusibles, etc. de forma más fiable de disyuntor. Es especialmente
Red de anillo clouble adecuado para la distribución radial y el paquete de subestación.
Standard
Un. <<3-63GB3804-90 KV AC H.V el interruptor de carga.>>.
B. GB16926-1997 <>(eqv, IEC62271-2002).
C. GB1995-89 <>.

Las condiciones ambientales de funcionamiento:
1.La altitud: ≤ 1000m
2.La temperatura del aire: no superior a +40°C, no inferior a 25°C
3.La humedad relativa: media diaria no es más del 95% promedio mensual no es más del 90%
4.La intensidad del terremoto: no más de 8°.
5.No hay peligro de incendio, explosión, grabado químico y de intensa vibración
6.El grado de contaminación: II
7. El aire ambiente no debe ser contaminado por corrosivos o gases y vapores inflamables.

(Nota: la primavera tiene un mecanismo de funcionamiento manual y eléctrica tipos)

Fkn12-12/630 Load Break Switch with Fuse

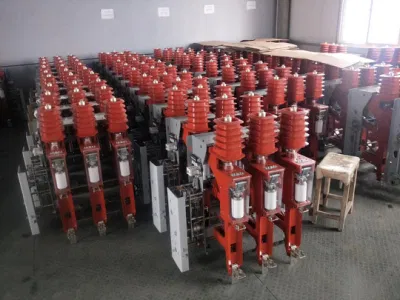

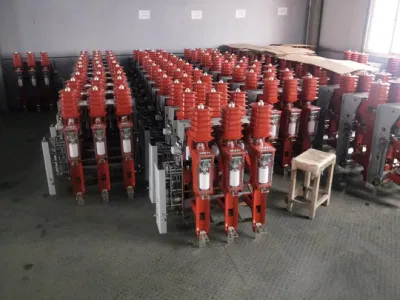

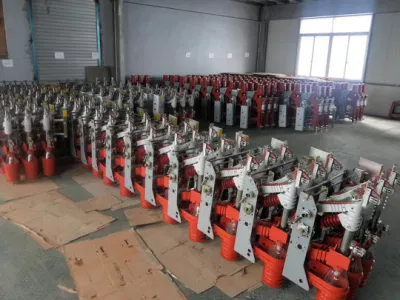

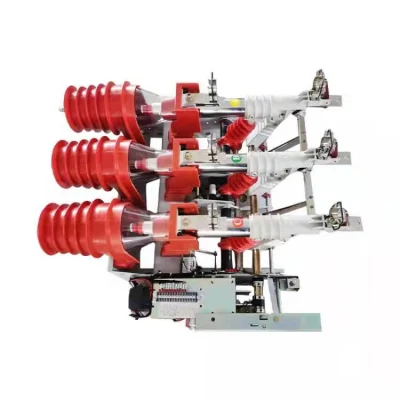

Fotos detalladas

Fkn12-12/630 Load Break Switch with Fuse



Fkn12-12/630 Load Break Switch with Fuse
Fkn12-12/630 Load Break Switch with Fuse




parametros de producto
NO. Los elementos Unidad Los datos
FKN12-12D/630 FKN12-12(R)D/630
1 La tensión nominal KV 12
2 Frecuencia Hz 50
3 Corriente nominal Un 630 1250
4 Rayo tensión no disruptiva KV A la masa y de fase a fase 75, 85 de fractura de aislamiento
5 1 min de frecuencia de soportar la tensión de alimentación KA A la masa y de fase a fase 42, 48 de fractura de aislamiento
6 Corriente nominal de la estabilidad térmica KA 20(4)
7 Corriente dinámica nominal KA 50
8 Dosificación nominal de corriente (pico) KA 50 50
9 Corriente nominal de corto circuito romper (valor esperado) KA   31.5
10 En la corriente máxima crítica rompiendo Un2S Según la curva característica de fusible
11 Corriente de ruptura mínima KA Según la curva característica de fusible
12 Corriente de transferencia nominal KA   1.5
13 Rompiendo la máxima corriente (valor de referencia) KA 1.8
14 Romper la capacidad del transformador sin carga KVA. 1250
15 Cable de corriente nominal de carga Un 10
16 Activo corriente de carga nominal rompiendo veces Veces >100
17 El péndulo toque el interruptor de carga de la hora de apertura S   >0.06
18 Interruptor de puesta a tierra la estabilidad térmica actual KA 20(2)
19 Interruptor de puesta a tierra la estabilidad térmica de corriente (pico) KA 50
20 Funcionamiento del motor de la tensión de alimentación V AC DC 110, 220

Los parámetros de mecanismo:
No. Nombre Unidad Los datos
1 Fractura de Mm >175

2 Distancia al centro de la fase Mm 210±2

3 La interfase la separación de aire Mm > 125

4 Viaje Mm 210
5 A lo largo de viaje Mm >40

6 Cierre de tres fases no es el mismo período Ms <10

7 La apertura de tres fases no es el mismo período Ms <5

8 La inherente horario de apertura del divisor exciter Ms 40-65

9 Resistencia del circuito principal <300

El fusible de la corriente nominal dependen de la capacidad del transformador para FKRN12a ruptura de carga-12D-Fuse combinación
La capacidad del transformador(kva) 100 125 160 200 250 300/315 400 500 630 750/800 1000 1250
El fusible de la corriente nominal(A) 16 16 16 20 25 31.5 40 50 63 80 80/100 100/125


Accesorios opcionales
Accesorios opcionales

Principales parámetros
Mecanismo de accionamiento eléctrico
Interruptor puede ser operado de forma remota con mecanismo de accionamiento eléctrico para el control de apertura y cierre.
La tensión nominal:AC220V,DC220V,DC48V,DC24V
Corriente nominal:0,8, 3.6A, 7.2A
Rated w:120w
El tiempo de almacenamiento:2-4s
El tiempo de trabajo:2s/1min.
Puentear  viaje Corriente nominal:AC220V
Resistencia interna:32Ω.
A lo largo de viaje actual 5A
Contacto auxiliar
Tanto para la ruptura de carga y el interruptor de puesta a tierra
Tensión máxima de valor de resistir :AC500V
Valor de la corriente máxima permitida :5A
Contacto auxiliar:
Dos abierto y uno cerrado,
Dos dos abierto y cerrado,
Tres tres cerrado
Cuatro abiertos cuatro privadas

El Enclavamiento entre conmutadores
Esta serie de interruptores de carga puede ser enclavado entre armarios con enclavamiento especiales

Los interruptores de carga con enclavamiento si uno de los
Los saltos de interruptores, el otro interruptor se cierra automáticamente, y el enclavamiento no pueden ser removidos después del cierre.



Instale el dibujo
Fkn12-12/630 Load Break Switch with Fuse Fkn12-12/630 Load Break Switch with Fuse Fkn12-12/630 Load Break Switch with Fuse Fkn12-12/630 Load Break Switch with Fuse Fkn12-12/630 Load Break Switch with Fuse Fkn12-12/630 Load Break Switch with Fuse
