Fkn12 Interruptor de desconexión del interruptor de carga Carga de interruptor de aislamiento de romper el interruptor de ruptura de carga el modificador // Martillo (LBS)

Somos una fábrica que produce interruptores de desconexión, carga, aislamiento y ruptura de alta calidad. ¡Obtén el mejor modificador y martillo (LBS) en nuestra tienda!
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • descripción de producto
  • Fotos detalladas
  • parametros de producto
  • Nuestras ventajas
  • Perfil de empresa
Visión General

Información Básica.

No. de Modelo.
FZN25-12/630
Certificación
CCC, ISO9001, ROHS
Tamaño
Meidum
Marca
Mingzhe
funcionamiento
funcionamiento manual/mortor
tensión nominal
12kv 24kv 40,5kv
corriente nominal
630a
tipo de interruptor
interruptor de puesta a tierra con tubos de fusible
cambiar nombre
interrupción de carga
Paquete de Transporte
Carton
Especificación
600x900x2000
Marca Comercial
MINGZHE
Origen
China
Código del HS
8535210000
Capacidad de Producción
2000PCS/Week

Descripción de Producto

descripción de producto

Aplicación
FKN12 Interruptor de ruptura de carga  se utiliza en el anillo de la ciudad de la red de distribución y de equipos industriales de 12KV y trifásicas ac 50Hz para carga y el cortrol
Corto-circuito. Debido a que el interruptor con el fusible que protege el transformador etc de forma más fiable de disyuntor. Es especialmente
Red de anillo clouble adecuado para la distribución radial y el paquete de subestación.
Standard
Un. <<3-63GB3804-90 KV AC H.V el interruptor de carga.>>.
B. GB16926-1997 <>(eqv, IEC62271-2002).
C. GB1995-89 <>.

Funcionamiento de las condiciones ambientales:
1.La altitud: ≤ 1000m
2.La temperatura del aire: no superior a +40°C, no inferior a 25°C
3.La humedad relativa: media diaria no es más del 95% promedio mensual no es más del 90%
4.La intensidad del terremoto: no más de 8°.
5.No hay peligro de incendio, explosión, químico aguafuerte y la vibración intensa
6.El grado de contaminación: II
7. El aire ambiente no debe ser contaminado por el corrosivo o inflamable gas y vapor.

(Nota: el mecanismo de funcionamiento de la primavera ha electric y tipos de manuales)

Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker

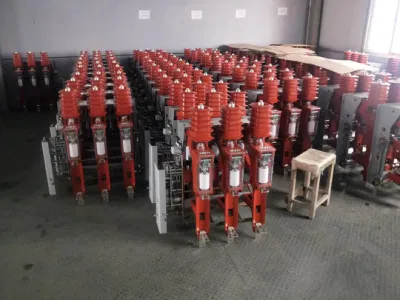

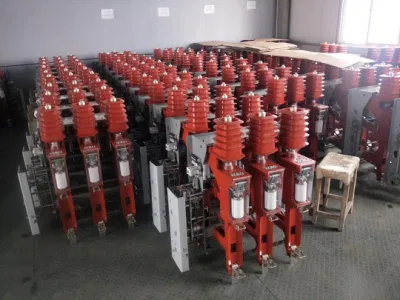

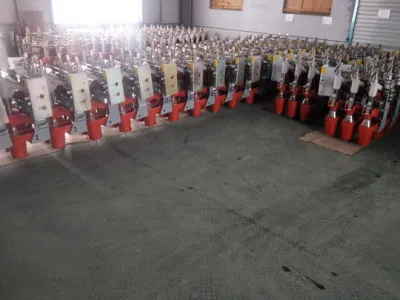

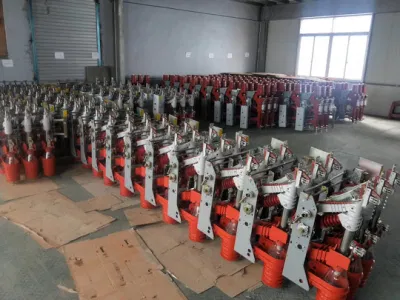

Fotos detalladas

Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker



Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker
Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker




parametros de producto
NO. Los elementos Unidad Los datos
FKN12-12D/630 FKN12-12(R)D/630
1 La tensión nominal KV 12
2 Frecuencia Hz 50
3 Corriente nominal Un 630 1250
4 Rayo tensión no disruptiva KV A la masa y de fase a fase 75, 85 de fractura de aislamiento
5 1 min de la frecuencia de alimentación de tensión de ruptura KA A la masa y de fase a fase 42, 48 de fractura de aislamiento
6 La corriente nominal de la estabilidad térmica KA 20(4)
7 Dinámica de la corriente nominal KA 50
8 Dosificación nominal de corriente (pico) KA 50 50
9 Rated cortocircuito rompiendo la corriente (valor esperado) KA   31.5
10 Máximo a romper la corriente crítica Un2S Según la curva característica de fusible
11 La corriente de ruptura mínima KA Según la curva característica de fusible
12 Corriente de transferencia nominal KA   1.5
13 Rompiendo la máxima corriente (valor de referencia) KA 1.8
14 Romper la capacidad del transformador sin carga KVA. 1250
15 Cable de corriente nominal de carga Un 10
16 Activo corriente de carga nominal rompiendo veces Veces >100
17 El péndulo entra en contacto con el tiempo de apertura del interruptor de carga S   >0.06
18 Interruptor de puesta a tierra la estabilidad térmica actual KA 20(2)
19 Interruptor de puesta a tierra la estabilidad térmica de corriente (pico) KA 50
20 Funcionamiento del motor de la tensión de alimentación V AC DC 110, 220

Los parámetros de mecanismo:
No. Nombre Unidad Los datos
1 Fractura de Mm >175

2 Distancia al centro de la fase Mm 210±2

3 La interfase la separación de aire Mm > 125

4 Viaje Mm 210
5 A lo largo de viaje Mm >40

6 Cierre de tres fases no es el mismo período Ms <10

7 La apertura de tres fases no es el mismo período Ms <5

8 La inherente horario de apertura del divisor exciter Ms 40-65

9 Resistencia del circuito principal <300

El fusible de la corriente nominal dependen de la capacidad del transformador para FKRN-12D12A salto de carga-Fusible combinación
La capacidad del transformador(kva) 100 125 160 200 250 300/315 400 500 630 750/800 1000 1250
El fusible de la corriente nominal(A) 16 16 16 20 25 31.5 40 50 63 80 80/100 100/125


Accesorios opcionales
Accesorios opcionales

Principales parámetros
Mecanismo de accionamiento eléctrico
Interruptor puede ser operado de forma remota con el mecanismo de funcionamiento eléctrico de control de apertura y cierre.
La tensión nominal:AC220V,DC220V,DC48V,DC24V
Corriente nominal:0,8, 3.6A, 7.2A
Rated Watts:120w
El tiempo de almacenamiento:2-4s
El tiempo de trabajo:2s/1min.
Puentear  viaje Corriente nominal:AC220V
Resistencia interna:32Ω.
A lo largo de viaje actual 5A
Contacto auxiliar
Tanto para el descanso y el interruptor de puesta a tierra de carga
Tensión máxima de valor de resistir :AC500V
Valor de la corriente máxima permitida :5A
Contacto auxiliar:
Dos abierto y uno cerrado,
Dos abierto y cerrado, dos
Tres tres cerrado
Cuatro abiertos cuatro privadas

El Enclavamiento entre conmutadores
Esta serie de interruptores de carga puede ser enclavado entre armarios con enclavamiento especiales

Los interruptores de carga con enclavamiento si uno de los
Los saltos de interruptores, el otro interruptor se cierra automáticamente, y el enclavamiento no se puede retirar después del cierre.



Instale el dibujo
Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker Fkn12 Load Switch Disconnecting Switch Isolation Switch Load Break Switch /Load Break Switch/ (LBS) Breaker
