Estación Base de 2 vías de alimentación de forma redonda del divisor de divisor de 698-4000MHz Pim3 160dbc DIN de 7 a 16 Los conectores hembra para amplificador de señal móvil

Estación Base Divisor de 2 Vías de Alimentación Redonda 698-4000MHz Pim3 160dbc DIN 7-16 Conectores Hembra para Amplificador de Señal Móvil. Somos una fábrica especializada en productos de telecomunicaciones.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Parámetros del producto
  • Características del producto
  • Productos relacionados
  • Aplicaciones de productos
  • Preguntas frecuentes
Visión General

Información Básica.

No. de Modelo.
2 Way 7-16 DIN Power Splitter
Origen
China
Código del HS
8548900090
Capacidad de Producción
100000/Month

Descripción de Producto

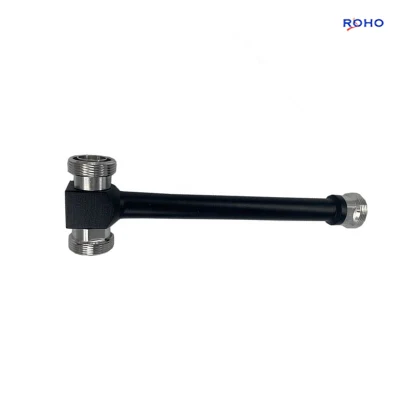

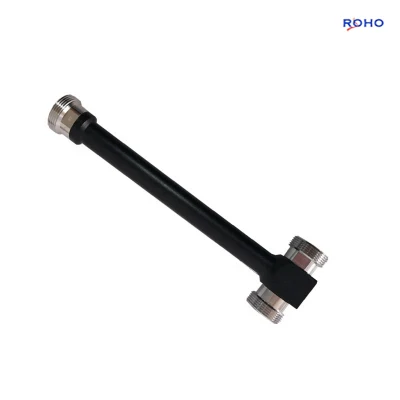

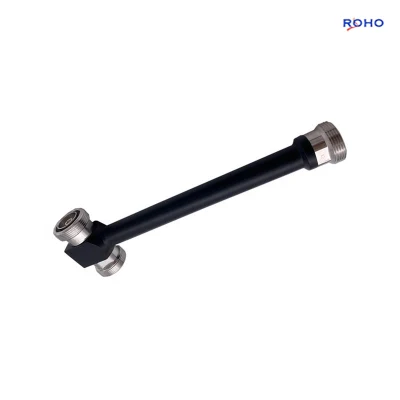

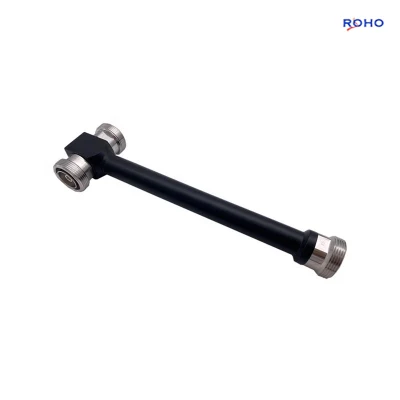

2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster

Parámetros del producto



 Especificaciones eléctricas
 El rango de frecuencia (MHz). 698-4000
Tipo Modo 2
Impedancia(Ω) 50
 La potencia media(W). 300W
VSWR ≤1,25
La pérdida de Split (dB)   ≤3.1.
Pérdida de inserción (dB)   ≤0.3
PIM (dBc) ≤-150 dBc@2*43dBm;  ≤-160dBc@2*43dBm; o especificar
  Interfaz de conector RF 7-16 DIN hembra
Las especificaciones ambientales
 Grado IP IP65
 La temperatura de funcionamiento(ºC) -35~ +65
 Humedad relativa El 5%-95%
Aplicación Interiores o exteriores



Características del producto



  • Amplia Banda de frecuencia para 4G y 5G, 698-2700MHz 617-3800MHz 698-3800MHz;
  • La pérdida de inserción baja y Bajo VSWR;
  • Bajo el PIM admite -140/-150/-155/-160dBc.
  • N 7/16 DIN, se dispone de conectores hembra 4.3-10.
  • Utilice para la igualdad de la división de señales de RF de alta potencia con un mínimo de reflexiones o pérdida.
  • Tipo de multi-divisores de potencia están disponibles en 2 vías, 3 y 4 vías.
  • Alta fiabilidad, IP65 y IP67 Resistente al agua.
2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster


Productos relacionados



  Los conectores RF se utilizan para conectar los cables a otros dispositivos y están específicamente diseñados para mantener el blindaje del cable. Los conectores de alta calidad ofrecen confiable, las conexiones de larga duración, bajo los conectores de PIM.

  Hay dos estilos de conector; masculino y femenino. Los conectores macho tienen un alfiler de metal que sobresale en el centro, mientras que los conectores hembra tiene un recipiente para recibir el pin. Dependiendo del tamaño del conector y la frecuencia, algunos pueden ser montados y sexless enjuague en lugar de apareamiento.

  Dentro de digital, video, audio, red,sistema coaxial RF y microondas, industrias, existen diversas variedades de tipos de conector de cable coaxial. Cada uno ofrece ventajas únicas basadas en el uso final o la aplicación. A continuación son algunas de las más comunes tipos de conector coaxial, junto con sus características y usos previstos,DIN de 7 a 16, N, 4.3-10, BNC, SMA, NEX10 MCX, TNC, QMA, IPEX U.FL/etc.

2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster
2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster

  Conjuntos de cable de RF de los cables de alta frecuencia son aptos para bajas pérdidas y sin distorsión de la transmisión de señales de alta frecuencia. El más rápido de transmisión de datos se lleva a cabo directamente por esta razón montado cables coaxiales de ROHO garantizar potente y sencillo de comunicación de datos. El diseño hace que ROHO blindados cables coaxiales montado mucho menos sensible a interferencias externas tales como los daños o los campos electromagnéticos. Soluciones con cable son adecuados para infraestructuras altamente complejas donde la flexibilidad, seguridad y rendimiento contar, como la medición de líneas en los laboratorios de ensayo. Además, se utilizan en aparatos eléctricos y la tecnología de radio, la comunicación y tecnología de datos - todas las zonas donde las altas exigencias en calidad de transmisión o protección.

  La gama de productos incorpora todos comúnmente disponibles conjuntos de cable de RF y el desarrollo de soluciones personalizadas desde DC hasta 50 GHz.

  Los adaptadores de RF ROHO ofrece diseño, así como T y los adaptadores de RF de la Cruz. Los adaptadores conectores RF incluyen algunos tipos de interfaz como SMA,TNC, N, BNC, SMP, 4.3-10, DIN de 7 a 16, 2.92mm, de 3,5 mm, la NEX10 QMA, ,MCX, UHF y F.

  Los adaptadores de RF están disponibles en el macho, hembra, macho, jack, recipiente o sexless género, de 50 ohmios, de 75 ohm, 78 ohmios o 95 Ohmios de impedancia y en este tipo de polaridad o invertir la polaridad. Los adaptadores de RF están disponibles en la desconexión rápida (QD), empujar o interfaz estándar así como en línea recta, de 45 grados a la derecha, radius de ángulo recto o en ángulo recto de versiones. ROHO ofrece adaptadores de RF en la norma y alto rendimiento con latón y acero inoxidable cuerpo, así como algunos hermético, o 4 orificios del tablero de instrumentos de configuraciones.

2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster
2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster
  Una antena es una matriz de conductores (elementos), eléctricamente conectados al receptor o emisor. Las antenas pueden ser diseñados para transmitir y recibir ondas de radio en todas direcciones horizontales por igual (antenas omnidireccionales), o preferentemente en una dirección determinada (direccional, o de alta ganancia, o "beam" antenas). Una antena puede incluir componentes no está conectado al transmisor, reflectores parabólicos, bocinas o elementos parasitarios, que sirven para dirigir las ondas de radio en una viga o patrón de radiación que desee. La directividad fuerte y buena eficiencia cuando se transmiten son difíciles de conseguir con antenas con dimensiones que son mucho menores que media longitud de onda.

  Atenuadores de RF actúan como resistencias y se utilizan para reducir el nivel de señal dentro de aplicaciones de radiofrecuencia RF y los circuitos. Tienen muchos beneficios, incluyendo la protección del circuito de una etapa de recepción de una corriente demasiado alta. Atenuadores de RF también puede mejorar la coincidencia de impedancia, garantizar la transferencia de energía desde el origen de carga está optimizado.

  Atenuadores de RF vienen en tres tipos:

  Los atenuadores fijos de RF proporcionan un valor inalterable, donde los niveles de atenuación específicas son necesarios.

  Conmuta atenuadores de RF se componen de interruptores que permiten diferentes niveles de atenuación.

  Variable atenuadores de RF se utilizan cuando es necesario cambiar continuamente el nivel de señal.

2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster
2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster

  Los terminadores de la RF (también llamada carga de RF o cargas simuladas) se aplican a un extremo abierto de una línea de transmisión, por ejemplo, un puerto de RF, para evitar el reflejo de una señal de RF. Se utilizan en una gran variedad de pruebas y mediciones, la defensa y las aplicaciones de comunicación.

  Las terminaciones de la carga de RF están disponibles en 2,4 mm y 2.92mm, 7/16 DIN, BNC, C, Mini, Mini PYMES SMP, N, QMA, SMA, SMB, SMC, SMP y tipos de conector TNC. La carga de RF ROHO las terminaciones son construidos de un disipador térmico de aletas de aluminio, cobre-berilio, niquelado de latón o acero inoxidable. 0,25 Watts, de 0,5 vatios, de 1 vatios, de 2 vatios, de 5 vatios, de 10 vatios, de 25 vatios, de 50 vatios y 100 vatios de RF de los modelos de terminaciones de carga están disponibles.
  ROHO baja potencia, potencia media y alta potencia de carga de RF de terminaciones que se ofrezcan productos con impedancias de 50 ohmios, de 75 ohmios o 93 ohmios. Las clasificaciones de la frecuencia de estas terminaciones de la carga de RF van desde DC hasta 50 GHz.  Las terminaciones de la carga de RF están disponibles en el sexo femenino, el gato, macho y tapón de géneros. Carga de las variedades de ROHO RF son compatibles con RoHS y alcanzar.

  ROHO divisores de potencia (también conocido como manipuladores de potencia de RF o coaxial) están disponibles con los divisores de 50 ohmios o las impedancias de 75 ohmios. Divisores de potencia de 50 ohmios/divisores de ROHO coaxial pueden estar en forma 2, 3, 4, 6, 8 o 12 vías, el diseño de puertos. Divisores de potencia de 75 ohmios/divisores vienen en 2 vías, 4 o 8 vías y el diseño de puertos. Muchos de nuestros divisor de potencia de RF / splitter productos son compatibles con RoHS y alcanzar.

  La ROHO divisores de potencia de 50 ohmios con 2.92mm, el BNC, N o tipos de conector SMA de potencia de RF, manipuladores con 7/16 y n el tipo de conectores. Nuestros 75 Ohmios divisores de potencia están disponibles con un conector BNC. Las calificaciones de la RF ROHO divisores de potencia de microondas rango de 1 vatios a 50 W, dependiendo del estilo, con RF manipuladores de ir a la alta potencia de hasta 700 vatios según el modelo. Las clasificaciones de la frecuencia de nuestra gama de separadores de RF de dc a 26,5 GHz de potencia de señal de RF, manipuladores rango de frecuencias de hasta 2,7 GHz.

2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster


Aplicaciones de productos



                  La comunicación de la   Estación de Base de                                  Fabricación Industrial

2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster
2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster


                                                          Automotriz electrónica de consumo


2 Way Base Station Round Shape Power Splitter Divider 698-4000MHz Pim3 160dbc DIN 7-16 Female Connectors for Mobile Signal Booster

Preguntas frecuentes



P: ¿dónde podemos llegar a las hojas de datos de los productos?
R: Cada producto tiene la especificación, póngase en contacto con nuestras ventas si usted necesita

P: ¿podemos obtener las muestras antes de realizar el pedido?
R:  Sí, podemos enviarle algunas muestras gratis para tu prueba antes de su pedido.

Q:  ¿Cuál es el plazo de entrega?
R:  Normalmente mantenemos stock para la mayoría de los productos, el plazo de entrega es de 5~7 días tan pronto como el pago es liberado.
Para productos personalizados, lleva más tiempo.


P: ¿Cómo sobre el servicio post-venta?
R: Si usted cumple con algún problema después de las ventas, póngase en contacto con nosotros libremente, ayudaremos a resolver los problemas dentro de las 24 horas.

Q: ¿Cuáles son las condiciones de pago?
R:  Normalmente aceptamos TT y Paypal. L/C también se acepta si la cantidad del pedido es grande.

P: ¿Cómo sobre el control de calidad?
R: Todos los productos serán 100% comprobado antes del envío.

P:  ¿Su compañía acepta pedido pequeño?
R: Sí, aceptamos pequeño pedido de prueba.

P: ¿Apoya usted personalización?
R: Apoyamos el OEM y ODM service.
