Información Básica.
Descripción de Producto
Parámetros técnicos.
Para darle el mejor precio, por favor, especifique sus requisitos con la mayor claridad posible.
OEM y ODM son bienvenidos, tenemos un equipo de ingenieros profesionales y experimentados para usted.
Características:
- Alto rendimiento
- Alta fiabilidad
- Baja pérdida de inserción
- Alto aislamiento
Aplicaciones:
- Sistemas de radar
- Sistemas de comunicación
- Sistemas de recepción
Especificaciones eléctricas:
| Conector | Rango de frecuencia (GHz) | VSWR | Pérdida de inserción (máx)dB | Aislamiento (min)dB | Impedancia (Ω) |
| (máx.) | |||||
| N Mujer | DC-1 | 1,1 | 0,1 | 80 | 50 |
| 1-2 | 1,15 | 0,15 | 80 | ||
| 2-3 | 1,25 | 0,20 | 75 | ||
| 3-6 | 1,35 | 0,40 | 70 | ||
| 6-12,4 | 1,50 | 0,50 | 60 |
| Parámetro | Mín. | Típ. | Máx | Unidades | |
Entrada TTL | Alto nivel | 2,2 a 5,5V (opción TTL) | VDC | ||
| Nivel bajo | 0 a 0,8V (opción TTL) | ||||
| Tiempo de conmutación (máx.) | 20 | sra. | |||

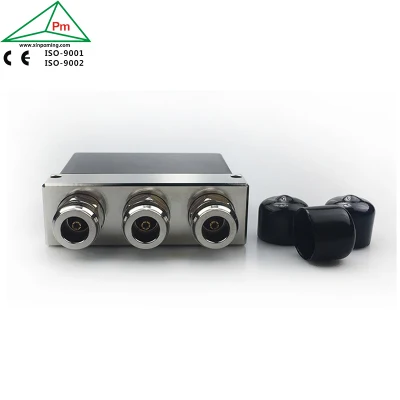

| Conector | N-Mujer | ||||
| Rango de temperatura | -25 a +65 | 0C | |||
| Vida útil (ciclos) | 1.000.000 (estándar) | ||||
| Vibración (funcionamiento) | 10g RMS, 20-2000Hz | ||||
| Choque mecánico (no en funcionamiento) | 50g, 1/2Sine, 11msec | ||||
| Peso (aprox.) | / | ||||
| Pasadores de soldadura | Enclavamiento | A prueba de fallos | ||||||
| Con TTL | Sin TTL | Con TTL | Sin TTL | |||||
| J1-COM | J2-COM | J1-COM | J2-COM | J1-COM | J2-COM | J1-COM | J2-COM | |
| Patilla 1 | CC | CC | CC | CC | VCC o / | CC | VCC o / | CC |
| Patilla 2 | TIERRA | TIERRA | / | / | GND o / | TIERRA | / | TIERRA |
| Patilla 3 | TTL | / | TIERRA | / | / | TTL | / | / |
| Patilla 4 | / | TTL | / | TIERRA | / | / | / | / |
| 9 pines D-Sub de pines | ||||||||||
A prueba de fallos | No de pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Pinout | A1/V1 (J1-COM) | / | TIERRA | / | 1(IND) | 2(IND) | GND-I (IND.) | / | CC | |
Enclavamiento | No de pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Pinout | A1/V1 (J1-COM) | A1/V2 (J2-COM) | TIERRA | / | 1(IND) | 2(IND) | GND-I (IND.) | / | CC | |
Detalles del paquete y envío:
1) paquete de cartón maestro neutral;
2) paquete personalizado;
Línea de equipos de producto:
Controles de calidad:
Con más de 10 años de experiencia, producimos un estabilizador/regulador de tensión de grado A y podemos ofrecer servicio OEM y ODM.
Todos nuestros productos tienen certificado CE y algunos han obtenido la patente.
Sobre nosotros
Clientes
Preguntas frecuentes (preguntas frecuentes)
P: ¿Qué configuraciones de interruptor RF están disponibles?
A: A continuación se muestran nuestras configuraciones populares para su referencia, además, aceptamos la personalización.
Interruptores electromecánicos: 1P2T (monopolar, doble vía); 1P3T; 1P4T; 1P6T; 1P8T; 1P12T
Interruptores de estado sólido: 1P1T; 1P2T; 1P3T; 1P4T; 1P6T; 1P8T; 1P10T; 1P12T; 1P16T
P: ¿Qué opciones de control están disponibles?
R: Según el modelo, los interruptores RF EM ofrecen control de nivel lógico TTL, o control de +12, +15 o +28 V CC. Los conmutadores de estado sólido utilizan niveles lógicos TTL y un modelo tiene una interfaz USB.
P: ¿son los atenuadores de conmutación RF bidireccionales?
R: Todos los interruptores RF de XINPOMING son bidireccionales a menos que se indique de forma diferente en la hoja de especificaciones.
P: Necesito un interruptor RF personalizado diseñado. ¿Cuánto son sus nres típicos (cargos de ingeniería no recurrentes)?
R: XINPOMING no carga nres. Por favor envíenos su requerimiento personalizado para la comunicación de detalles.
P: ¿están disponibles sus 18GHz interruptores electromecánicos con indicadores o como enclavamiento?
R: Opciones típicas: Bloqueo, terminación automática, indicadores, TTL, RoHS y no RoHS.
