Información Básica.
No. de Modelo.
TNC-JW300F
VSWR
1.20:1
Presión media
4000V
Marca
Four Star
impedancia
50ohm
material
latón y ptfe
chapado
oro y níquel
rango de frecuencia
DC-11GHz
tasa de impermeabilidad
ip67
certificado
ce/iso9001/rohs
Paquete de Transporte
300PCS in One Carton
Especificación
32cmx24cmx21cm
Origen
China
Código del HS
85369090
Capacidad de Producción
500000/Year
Descripción de Producto
EL TIPO TNC es un tipo de conector coaxial RF con mecanismo de acoplamiento roscado, la impedancia característica es 50ohm. La característica del conector es en amplia frecuencia de trabajo, conexión fiable, gran rendimiento de vibración, etc. se utilizan en conexión con cable coaxial RF en la red de ordenadores, estación de radio, el teléfono mini-coche, navegación de vuelo espacial, sistema de monitor de microondas utilizando radar y todo tipo de equipos de radio

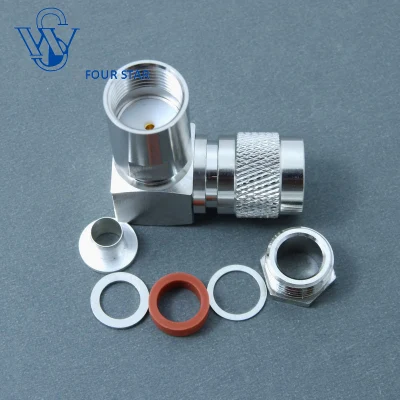

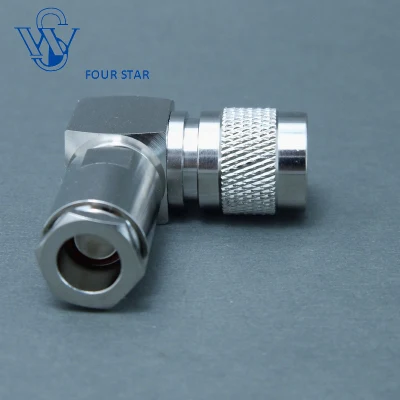

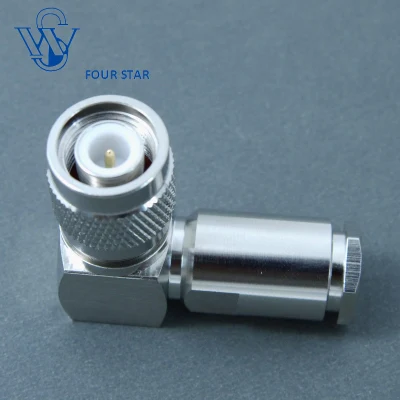

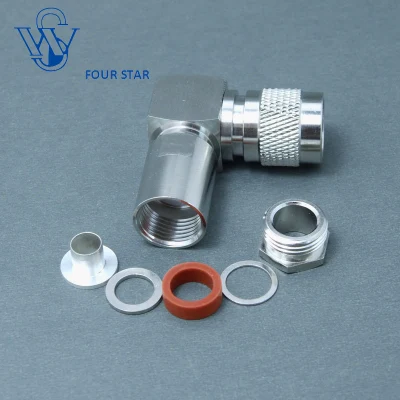

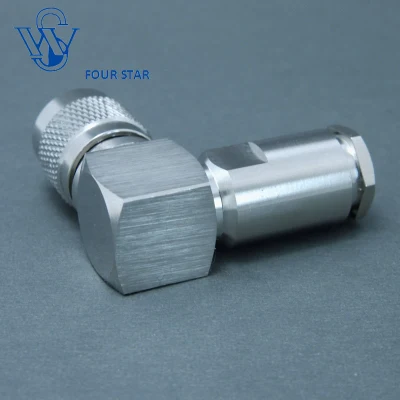

| Conector macho tnc rf de abrazadera de 90 grados para cable LMR300 | ||
| Modelo no | TNC-JW300F | |
| Interfaz | IEC 60169-17;CECC 22200 | |
| Eléctrico | ||
| Impedancia característica | 50ohm | |
| Rango de frecuencia | DC-11GHz | |
| VSWR | ≤1,20@DC-3000MHz | |
| Pérdidas de inserción | ≤0,2dB | |
| 3rd Orden IM (PIM3) | - | |
| Vlotage de trabajo | 500V RMS,50Hz,a nivel del mar | |
| Tensión de rigidez dieléctrica | ≥1500V RMS,50Hz,a nivel del mar | |
| Resistencia dieléctrica | ≥5000MΩ | |
| Resistencia de contacto | Contacto central ≤1MΩ | Contacto exterior ≤0,25 mΩ |
| Relación de posición | - | |
| Mecánica | ||
| Durabilidad | Ciclos de inserción ≥500 | |
| Material y chapado | ||
| Nombre de las piezas | Material | Chapado |
| Cuerpo | Latón | Ni |
| Aislante | PTFE | - |
| Conductor interno | Bronce fosforado | Au |
| Tuerca de acoplamiento | Latón | Ni |
| Arandela | Latón | Ni |
| Abrazadera de cable | Latón | Ni |
| Junta | Caucho de silicona | - |
| Ambiental | ||
| Temperatura de funcionamiento | -45 ºC~-85 ºC | |
| Índice de resistencia a la intemperie | IP67 | |
| RoHS (2002/95/EC) | Cumple con la exención | |
| Familia de cables adecuada | CABLE LMR300 /5D-FB | |
Proceso de producción
| Nuestro Servicio |
| 1.Responder su consulta en 24 horas. |
| 2. Modelo de pago: T/T, L/C, Paypal y Western Union |
| 3.muchos modelos de envío: Por aire, por mar, Express(DHL, FedEx, TNT UPS...) |
| 4.Lead(Delivery) tiempo: Normalmente 14 días después de haber recibido el pedido |
| 5.Puerto de carga: Shanghai, Ningbo y Shenzhen. |
| 6. período de garantía : Dentro de los 12 meses posteriores al envío. |
| 7 .Guía de funcionamiento (instrucciones) previa solicitud. |
| 8. se puede realizar un dibujo personalizado, una muestra y un paquete. |
| PREGUNTAS FRECUENTES |
| P:¿Qué hay de la calidad de sus productos? |
| R: Nuestro proceso de producción está en conformidad con ISO 9001:2008. Todos los productos que suministramos son Estrictamente probado por nuestro departamento de QC antes del envío. |
| P: ¿puedes ofrecer muestras para que las probes antes de realizar un pedido formal? |
| A:las muestras para el propósito de la prueba pueden presentarse gratuitamente siempre que usted lleve el coste del envío. |
| P: ¿ Cuánto tiempo suele ser el tiempo de entrega? |
| R: Nuestro plazo de entrega es generalmente dentro de los 14 días después de recibir su pedido . |
| P:¿Cuáles son tus métodos de envío? |
| R: Por mar ; por aire ( puerto de Shanghai ) o por UPS , DHL, FedEx, TNT , etc. |
| P: ¿puedes enviar una muestra para que la desarrollemos ? |
| R: Sí , podemos. Las muestras pueden entregarse en un plazo de 7 días laborables. |
| P: ¿podemos tener nuestro logotipo o nombre de la empresa para que se imprima en sus productos o en el paquete? |
| R: Sí , puedes. El logotipo y el nombre de la empresa pueden imprimirse en nuestros productos . Puede enviarnos el Material gráfico por correo electrónico en formato JPEG o TIFF. |
| P: ¿ el MOQ es fijo? |
| R: El MOQ es flexible y aceptamos el orden pequeño en la primera vez como orden de prueba. |
Fundada en 1994, Four Star Communication Parts Co., Ltd está ubicada en No,88 S338 Road Zhenjiang City, Provincia de Jiangsu China (230km lejos de Shanghai).
Four Star Communication es uno de los excelentes fabricantes dedicados al diseño y fabricación de conectores coaxiales RF, montaje de cables RF, componentes de microondas.
Nuestra gama de productos:
CONECTORES COAXIALES RF SERIE : SMA, SMB, SMC, BNC,TNC, N,7/16 DIN , 1,0/2,3,1,6/5,6 ,SMZ (BT43) ,QMA,FME,UHF,MCX,MMCX,EIA BRIDA, 4.3/10 ETC.
Conjunto de cable coaxial RF (cable puente)
Componentes de Micro-onda: Carga falsa (terminador), atenuador, supresor de sobretensiones (protector de sobretensiones), divisor de potencia (divisor), acoplador direccional.
