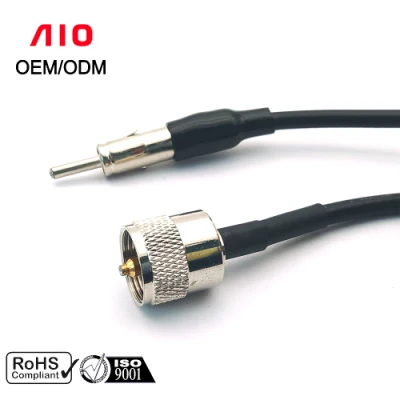

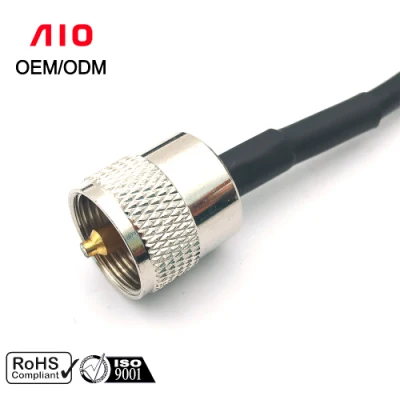

Conector macho de crimpado UHF PL-259 90-Degree adaptador en ángulo recto RG58 RG142 LMR195 cable coaxial de plata para aplicaciones RF

¡Descubre el conector macho de crimpado UHF PL-259 de alta calidad para aplicaciones RF! Fabricado en nuestra fábrica con plata para un rendimiento óptimo. ¡Visítanos ahora!
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Certificaciones
  • Embalaje y envío
  • Nuestras ventajas
  • PREGUNTAS FRECUENTES
Visión General

Información Básica.

No. de Modelo.
AIO-RF
Tipo de montaje
Assemble
Materiales aislantes
PTFE
Acabado de contactos
Oro
Materiales
Latón
Estándar
ISO 10599
definición
enchufe de antena iso
condiciones
industria automotriz
categoría
cable coaxial
soporte
oem/odm
Paquete de Transporte
Neutral or Customized
Especificación
RoHS Materials
Marca Comercial
AIOKINGSUN
Origen
China
Código del HS
8536909000
Capacidad de Producción
10000pieces/Week

Descripción de Producto

Conector macho de crimpado UHF PL-259 90-Degree adaptador en ángulo recto RG58 RG142 LMR195 cable coaxial de plata para aplicaciones RF
UHF Male Crimp Connector Pl-259 90-Degree Right Angle Adapter Rg58 Rg142 LMR195 Silver Coaxial Cable for RF ApplicationsUHF Male Crimp Connector Pl-259 90-Degree Right Angle Adapter Rg58 Rg142 LMR195 Silver Coaxial Cable for RF Applications

  SMA PYMES MCX MMCX
Rango de temperatura  -55ºC~+155ºC.
(CABLE PE -40ºC~+105ºC)
 -55ºC~+155ºC.
 (CABLE PE-40ºC~+105ºC)
 -55ºC~+155ºC (CABLE PE-40ºC~+105ºC)  -55ºC~+155ºC (CABLE PE-40ºC~+105ºC)
Impedancia 50Ω 50Ω,75Ω 50Ω,75Ω 50Ω
Rango de frecuencia DC-12,4GHz (DC-18GHz semirisado) DC-4GHz(50Ω)
DC-2GHz(75Ω)
DC-6 GHz DC-6 GHz
Tensión de trabajo 335V  RM.s a nivel del mar 335V  RM.s a nivel del mar 250V(50Ω) 170V(75Ω) a nivel del mar 170V  r.m.s a nivel del mar
Tensión de resistencia 1000V r.m.s a nivel del mar 1000V r.m.s a nivel del mar 500V(50) 250V(750)a nivel del mar 500V RM.s a nivel del mar
 Resistencia de contacto
Contacto del centro ≤3mΩ ≤6mΩ ≤5mΩ ≤5mΩ
Contacto exterior ≤2.5mΩ ≤1MΩ ≤2.5mΩ ≤2.5mΩ
Resistencia de aislamiento ≥5000MΩ ≥1000MΩ ≥1000MΩ ≥1000MΩ
Fuerza de retención del conductor central ≥0,28N ≥0,28N ≥0,28N ≥0,28N
Fuerza de retención de la tuerca de acoplamiento ≥180N ≥180N
Pérdida de inserción 0,1 *√f(GHz)dB@1GHz 0,1 *√f(GHz)dB@1GHz 0,1 *√f(GHz)dB@1GHz 0,1 *√f(GHz)dB@1GHz
Fuerza de enganche   8-63N ≤20N ≤15N
Fuerza de desacoplamiento   8-63N ≥8N ≥6N
Relación de onda de tensión en pie
Recto ≤110+0,02f ≤1,35/3GHz ≤1,20/1GHz ≤1,25/53GHz
Ángulo recto ≤1,20+0,03f ≤1,45/1GHz ≤1,45/1GHz ≤1,43/3GHz
Durabilidad (acoplamiento) ≥500 ciclos ≥500 ciclos ≥500 ciclos ≥500 ciclos
  UHF N 4.3-10 TNC
Rango de temperatura  -40ºC~+85ºC.

 -55ºC~+155ºC.
 (CABLE PE-40ºC~+105ºC)
 -55ºC~+155ºC (CABLE PE-40ºC~+105ºC)  -55ºC~+155ºC (CABLE PE-40ºC~+105ºC)
Impedancia No constante 50Ω 50Ω 50Ω
Rango de frecuencia DC-300MHz DC-11GHz DC-6 GHz (50Ω) DC-11 GHz
Tensión de trabajo 750v  RM.s a nivel del mar 500V  RM.s a nivel del mar 2500V  RM.s a nivel del mar 500V  r.m.s a nivel del mar
Tensión de resistencia 2000V r.m.s a nivel del mar 2500V r.m.s a nivel del mar 5000V RM.s a nivel del mar 1500V RM.s a nivel del mar
 Resistencia de contacto
Contacto del centro 5mΩ 1MΩ 1MΩ 10mΩ
Contacto exterior 5mΩ ≤1MΩ 1MΩ ≤2.5mΩ
Resistencia de aislamiento ≥5000MΩ 5000MΩ ≥10000mΩ 5000MΩ
Fuerza de retención del conductor central 1,1N ≥0,56N ≥0,35N ≥0,57N
Fuerza de retención de la tuerca de acoplamiento   400N   ≥180N
Pérdida de inserción   0,1 *√f(GHz)dB@1GHz   0,1 *√f(GHz)dB@1GHz
Fuerza de enganche
Fuerza de desacoplamiento
Relación de onda de tensión en pie
Recto   ≤1,15/6GHz ≤1,10/4GHz ≤1,22/3GHz
Ángulo recto   ≤1,15/6GHz ≤1,2/4-6GHz ≤1,30/3GHz
Durabilidad (acoplamiento) ≥503 ciclos ≥500 ciclos ≥500 ciclos ≥500 ciclos
UHF Male Crimp Connector Pl-259 90-Degree Right Angle Adapter Rg58 Rg142 LMR195 Silver Coaxial Cable for RF Applications
UHF Male Crimp Connector Pl-259 90-Degree Right Angle Adapter Rg58 Rg142 LMR195 Silver Coaxial Cable for RF Applications


El término "conector UHF" normalmente se refiere a un tipo de conector de radiofrecuencia diseñado para funcionar en el rango de frecuencia ultra alta (UHF). Los conectores UHF se utilizan habitualmente para diversas aplicaciones de RF, incluidas las comunicaciones de radio, la radiodifusión televisiva y la radio de aficionados.


1. Rango de frecuencia: Los conectores UHF funcionan en el rango de frecuencia de 300 MHz a 3 GHz. Se utilizan comúnmente para señales en las bandas de frecuencia muy alta (VHF) y UHF.

2. Diseño roscado: Los conectores UHF tienen típicamente un mecanismo de acoplamiento roscado, lo que significa que pueden ser firmemente roscados en el conector de acoplamiento. El diseño roscado proporciona una conexión fiable y robusta.

3. Tipos de género: Los conectores UHF se suministran en versiones macho y hembra. El conector macho tiene roscas externas, mientras que el conector hembra tiene roscas internas. Este roscado permite una conexión segura cuando los dos conectores están atornillados.

4. Aplicaciones: Los conectores UHF se utilizan ampliamente en aplicaciones donde se necesita una conexión RF robusta y fiable, como antenas de radio móviles, walkie-talkies, equipos de radio amateur y ciertos tipos de antenas para televisión o comunicación inalámbrica.

5. PL-259 y SO-239: Los tipos más comunes de conectores UHF se denominan a menudo PL-259 (macho) y SO-239 (hembra). Los conectores PL-259 se utilizan normalmente para cables, mientras que LOS CONECTORES SO-239 se encuentran normalmente en dispositivos.

6. Limitaciones: Aunque los conectores UHF se utilizan ampliamente, es posible que no sean tan adecuados para aplicaciones de muy alta frecuencia debido a una mayor pérdida de señal a frecuencias más altas. En tales casos, se pueden preferir conectores con mejores características de rendimiento, como conectores tipo N o SMA.
