China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix

La matriz de conmutación China Siglent Ssm5142A cumple con los requisitos de pruebas de múltiples puertos. Somos una fábrica que ofrece productos de alta calidad.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Fotos detalladas
Visión General

Información Básica.

No. de Modelo.
SSM5142A
potencia de entrada máxima
20dbm
Paquete de Transporte
Anti-Collision and Moisture-Proof
Especificación
Contact Us
Marca Comercial
Siglent
Origen
China
Capacidad de Producción
5000/Quarter

Descripción de Producto

SSM5000A matriz de conmutación

Descripción general del producto

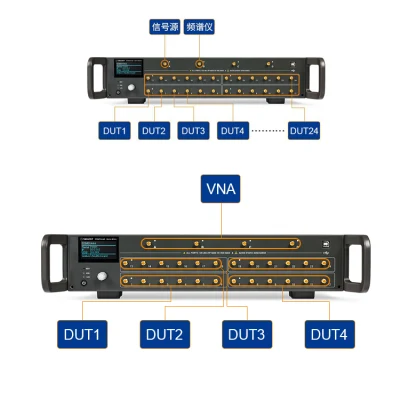

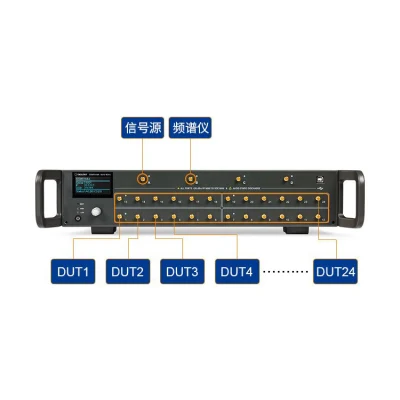

La matriz de conmutadores serie SSM5000A puede ampliar el número de puertos de prueba del analizador de red, la fuente de señal, el analizador de espectro y otros equipos. Y la serie tiene hasta 4 puertos de entrada y hasta 24 puertos de salida, con soporte para los modos de comunicación USB, LAN y Direct Control. La interfaz de control directo de la matriz del conmutador puede ampliar aún más el número de puertos de prueba y admitir un algoritmo de calibración de varios puertos simplificado, que puede mejorar considerablemente la eficacia de la calibración. Además de los instrumentos SIGLENT, también soporta otros instrumentos de corriente principal. Es adecuado para chasis estándar de 19 pulgadas y puede utilizarse ampliamente en entornos de prueba multipuerto, como antenas y módulos de 5G componentes.




Hechos clave

  • Frecuencia máxima: 9 GHz/ 26,5 GHz
  • Número máximo de puertos de entrada: 4
  • Número máximo de puertos de salida: 24
  • Conector RF: 3,5mm hembra
  • Admite un algoritmo de calibración de varios puertos simplificado
  • Interfaz: LAN, dispositivo USB, control directo (entrada), control directo (salida)

Parámetros del modelo

Modelo Rango de frecuencia Entradas Salidas Entrada máxima
Tensión CC
Potencia de entrada máxima
SSM5122A 9 kHz-9 GHz 2 12 35V 20dBm
SSM5124A 9 kHz-9 GHz 2 24 35V 20dBm
SSM5142A 9 kHz-9 GHz 4 12 35V 20dBm
SSM5144A 9 kHz-9 GHz 4 24 35V 20dBm
SSM5321A 100 kHz-26,5 GHz 2 6 35V 20dBm
SSM5342A 100 kHz-26,5 GHz 4 12 35V 20dBm

  • Frecuencia máxima: 9 GHz/ 26,5 GHz
  • Número máximo de puertos de entrada: 4
  • Número máximo de puertos de salida: 24
  • Conector RF: 3,5mm hembra
  • Tamaño de la pantalla: 2,4 pulgadas
  • Potencia de entrada máxima: 20 dBm
  • Impedancia característica: 50 Ω
  • Tensión máxima de entrada de CC: 35 V.
  • Tamaño: An×al×D=88,5×425×417,6mm
  • Admite un algoritmo de calibración de varios puertos simplificado
  • Interfaz: LAN, dispositivo USB, control directo (entrada), control directo (salida)

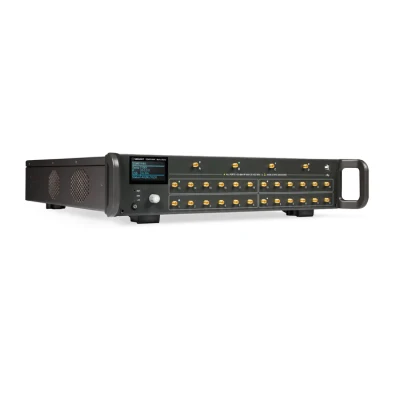

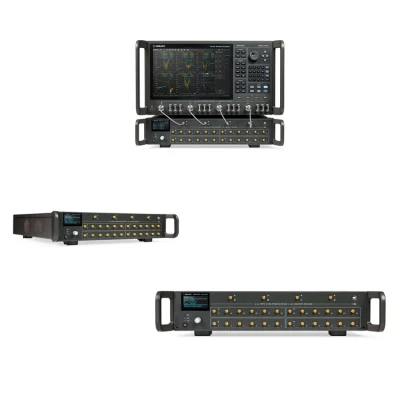

Fotos detalladas



China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix


China Siglent Ssm5142A Multi Port Testing Requirements Switch Matrix
