Descripción de Producto

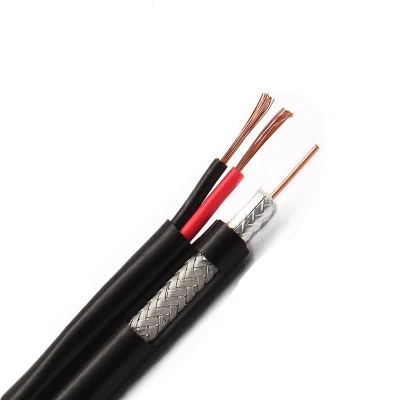

Cable coaxial de radiofrecuencia aislado de polietileno sólido serie SYV-70.100 es manual por GB/T14864-93, que es adecuado para la transmisión de señal analógica y señal digital de alta frecuencia por debajo de 1GHz.
Debido a la protección del cable, los campos eléctricos y magnéticos externos al cable no interfieren con las señales del interior del cable. Tener esta característica hace que el coaxial sea muy adecuado para transmitir señales eléctricas que son intolerantes de ser interferido con señales eléctricas externas más fuertes o donde la radiación externa de estas señales con señales co-sitio.
Aplicaciones de cable coaxial
Principalmente, los cables coaxiales se utilizan para la transmisión de energía de radiofrecuencia donde se requiere una impedancia ajustada y control RFI/EMI. Esto es especialmente significativo en aplicaciones de RF y microondas de 50 y 75 ohmios cuando la pérdida de señal y las interferencias son perjudiciales para el rendimiento general del sistema. La necesidad común en el mercado militar/aeroespacial es la de los conjuntos de cables de alto rendimiento que sean eléctricamente estables.
A continuación se muestra una lista de los aspectos de rendimiento más importantes al especificar un ensamblaje coaxial.
Pérdida de inserción:
Medido en dB (decibelios); aumenta a medida que aumenta la frecuencia.
VSWR:
La relación de onda continua de voltaje (VSWR)) es una relación que expresa la eficiencia con la que se transmite RF desde una fuente, a través de una línea de transmisión y a una carga. Los valores de relación aumentan con la frecuencia.
Frecuencia:
Medido en Hz (Hertz); la finalización de un ciclo de energía en forma de onda. Las frecuencias de RF y microondas van desde alta frecuencia (HF) 3-30 MHz, frecuencia ultra alta (UHF) .3-3GHz, frecuencia superalta (SHF) 3-30GHz hasta frecuencia extremadamente alta (EHF) 30-300GHz.
Impedancia:
La medida, en ohmios, de la resistencia al flujo de corriente.
Dieléctrico:
Un material aislante entre el interior y el exterior un conductor de cable coaxial que es un conductor pobre de la electricidad. Incluye materiales que van desde aire hasta PTFE (politetrafluoretileno) ETFE (etilenetrafluoroetileno) y FEP (Fluoretilenepropileno).
Protección:
Lámina o malla utilizada como escudo conductor. El cable coaxial se suministra con diferentes cantidades de protección y eficacia de protección. La cantidad de blindaje requerida se determina por varios factores: Diámetro del conductor, flexibilidad o radio de curvatura, y los requisitos eléctricos especificados.
Radio de pliegue:
El radio mínimo de una curva sin afectar al rendimiento eléctrico; medido a la curva interior. Si se dobla el cable coaxial más allá de la especificación, el dieléctrico puede estirarse y forzar el conductor central para que se descentre. Esto cambia la relación dimensional del conductor y el escudo, causando un cambio en la impedancia, traduciendo a una relación de onda Permanente de voltaje (VSWR) más alta. Los impactos también pueden verse con una mayor pérdida de inserción.
Embalaje

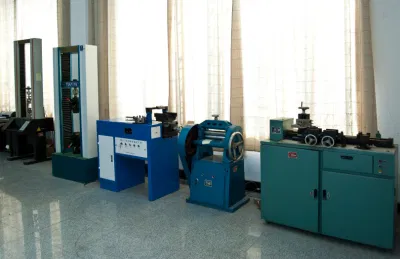

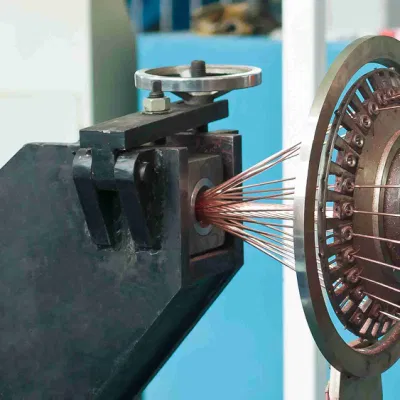

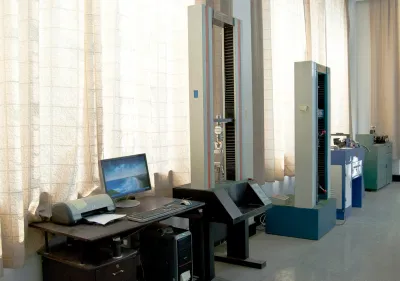

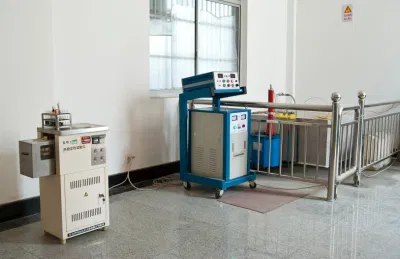

nuestro taller
