Información Básica.
Descripción de Producto

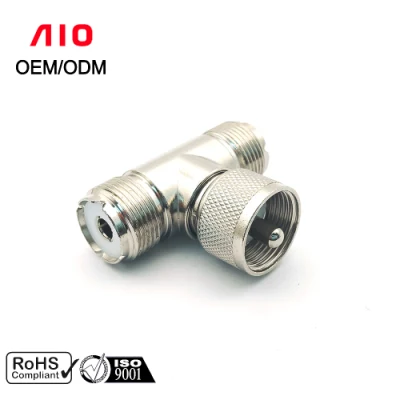

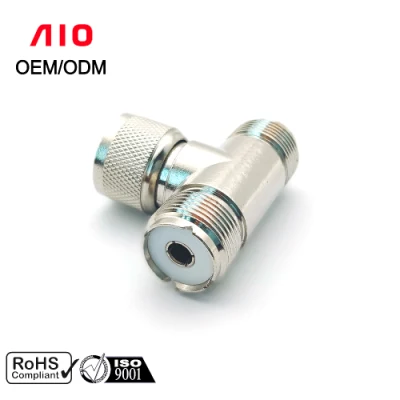

Adaptador de ángulo recto de conector macho UHF PL259 a conector hembra macho SO259 Cable coaxial de comunicación por radio RF
| SMA | PYMES | MCX | MMCX | |
| Rango de temperatura | -55ºC~+155ºC. (CABLE PE -40ºC~+105ºC) | -55ºC~+155ºC. (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) |
| Impedancia | 50Ω | 50Ω,75Ω | 50Ω,75Ω | 50Ω |
| Rango de frecuencia | DC-12,4GHz (DC-18GHz semirisado) | DC-4GHz(50Ω) DC-2GHz(75Ω) | DC-6 GHz | DC-6 GHz |
| Tensión de trabajo | 335V RM.s a nivel del mar | 335V RM.s a nivel del mar | 250V(50Ω) 170V(75Ω) a nivel del mar | 170V r.m.s a nivel del mar |
| Tensión de resistencia | 1000V r.m.s a nivel del mar | 1000V r.m.s a nivel del mar | 500V(50) 250V(750)a nivel del mar | 500V RM.s a nivel del mar |
| Resistencia de contacto | ||||
| Contacto del centro | ≤3mΩ | ≤6mΩ | ≤5mΩ | ≤5mΩ |
| Contacto exterior | ≤2.5mΩ | ≤1MΩ | ≤2.5mΩ | ≤2.5mΩ |
| Resistencia de aislamiento | ≥5000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
| Fuerza de retención del conductor central | ≥0,28N | ≥0,28N | ≥0,28N | ≥0,28N |
| Fuerza de retención de la tuerca de acoplamiento | ≥180N | ≥180N | ||
| Pérdida de inserción | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz |
| Fuerza de enganche | 8-63N | ≤20N | ≤15N | |
| Fuerza de desacoplamiento | 8-63N | ≥8N | ≥6N | |
| Relación de onda de tensión en pie | ||||
| Recto | ≤110+0,02f | ≤1,35/3GHz | ≤1,20/1GHz | ≤1,25/53GHz |
| Ángulo recto | ≤1,20+0,03f | ≤1,45/1GHz | ≤1,45/1GHz | ≤1,43/3GHz |
| Durabilidad (acoplamiento) | ≥500 ciclos | ≥500 ciclos | ≥500 ciclos | ≥500 ciclos |
| UHF | N | 4.3-10 | TNC | |
| Rango de temperatura | -40ºC~+85ºC. | -55ºC~+155ºC. (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) |
| Impedancia | No constante | 50Ω | 50Ω | 50Ω |
| Rango de frecuencia | DC-300MHz | DC-11GHz | DC-6 GHz (50Ω) | DC-11 GHz |
| Tensión de trabajo | 750v RM.s a nivel del mar | 500V RM.s a nivel del mar | 2500V RM.s a nivel del mar | 500V r.m.s a nivel del mar |
| Tensión de resistencia | 2000V r.m.s a nivel del mar | 2500V r.m.s a nivel del mar | 5000V RM.s a nivel del mar | 1500V RM.s a nivel del mar |
| Resistencia de contacto | ||||
| Contacto del centro | ≤5mΩ | ≤1MΩ | ≤1MΩ | ≤10mΩ |
| Contacto exterior | ≤5mΩ | ≤1MΩ | ≤1MΩ | ≤2.5mΩ |
| Resistencia de aislamiento | ≥5000MΩ | ≥5000MΩ | ≥10000mΩ | ≥5000MΩ |
| Fuerza de retención del conductor central | ≥1,1N | ≥0,56N | ≥0,35N | ≥0,57N |
| Fuerza de retención de la tuerca de acoplamiento | ≥400N | ≥180N | ||
| Pérdida de inserción | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz | ||
| Fuerza de enganche | ||||
| Fuerza de desacoplamiento | ||||
| Relación de onda de tensión en pie | ||||
| Recto | ≤1,15/6GHz | ≤1,10/4GHz | ≤1,22/3GHz | |
| Ángulo recto | ≤1,15/6GHz | ≤1,2/4-6GHz | ≤1,30/3GHz | |
| Durabilidad (acoplamiento) | ≥503 ciclos | ≥500 ciclos | ≥500 ciclos | ≥500 ciclos |
El término "conector UHF" normalmente se refiere a un tipo de conector de radiofrecuencia diseñado para funcionar en el rango de frecuencia ultra alta (UHF). Los conectores UHF se utilizan habitualmente para diversas aplicaciones de RF, incluidas las comunicaciones de radio, la radiodifusión televisiva y la radio de aficionados.
1. Rango de frecuencia: Los conectores UHF funcionan en el rango de frecuencia de 300 MHz a 3 GHz. Se utilizan comúnmente para señales en las bandas de frecuencia muy alta (VHF) y UHF.
2. Diseño roscado: Los conectores UHF tienen típicamente un mecanismo de acoplamiento roscado, lo que significa que pueden ser firmemente roscados en el conector de acoplamiento. El diseño roscado proporciona una conexión fiable y robusta.
3. Tipos de género: Los conectores UHF se suministran en versiones macho y hembra. El conector macho tiene roscas externas, mientras que el conector hembra tiene roscas internas. Este roscado permite una conexión segura cuando los dos conectores están atornillados.
4. Aplicaciones: Los conectores UHF se utilizan ampliamente en aplicaciones donde se necesita una conexión RF robusta y fiable, como antenas de radio móviles, walkie-talkies, equipos de radio amateur y ciertos tipos de antenas para televisión o comunicación inalámbrica.

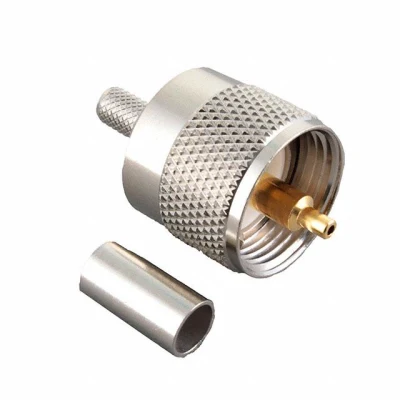

5. PL-259 y SO-239: Los tipos más comunes de conectores UHF se denominan a menudo PL-259 (macho) y SO-239 (hembra). Los conectores PL-259 se utilizan normalmente para cables, mientras que LOS CONECTORES SO-239 se encuentran normalmente en dispositivos.
6. Limitaciones: Aunque los conectores UHF se utilizan ampliamente, es posible que no sean tan adecuados para aplicaciones de muy alta frecuencia debido a una mayor pérdida de señal a frecuencias más altas. En tales casos, se pueden preferir conectores con mejores características de rendimiento, como conectores tipo N o SMA.
Ofrecemos la mejor selección de Accesorios de Audio para coche en el mercado en línea hoy! AIO KINGSUN sólo muestra calidad y fácil procedimiento de instalación que tiene sentido a las tarifas más razonables en línea. Todo lo que necesitas para el rendimiento mejorado de tu coche, un mejor placer de escuchar y opciones de ahorro de dinero están aquí en esta página. Ofrecemos adaptadores de instalación, arneses y cableado. ¡selecciona uno que sea el más adecuado para tu modelo de coche!
Q1: ¿es usted un fabricante?
A1: Sí, somos un fabricante situado en la ciudad de Changzhou, China. Podemos proporcionar servicios OEM/OOM para clientes de todo el mundo.
Q2: ¿Puedo obtener una muestra gratuita?
A2: Sí, podemos proporcionar los artículos existentes sin cargo, pero el transporte recogido. Si hay algún requisito especial de muestras, por favor Contáctenos para más detalles.
Q3: ¿Cómo puedo pagar?
A3: Preferimos T/T. Si prefiere otras condiciones de pago, por favor Contáctenos libremente
Q4: ¿está garantizada la calidad de su producto?
A4: Sí, nuestro taller está equipado con máquinas y equipos de prueba nuevos y avanzados. Además, nuestro trabajador es técnico profesional para la producción de conectores y cables. Nuestro proceso de producción y calidad se ajustan estrictamente a las normas internacionales y a los requisitos de los clientes. Damos una calurosa bienvenida a su equipo de inspección para que lo examine.
Q5: ¿Cuál es el plazo de entrega?
A5: Depende de la cantidad de la orden de compra. El plazo de entrega de la producción en masa es de unos 5-10 días después de la recepción del depósito.
